دستگاه فورجینگ ژاپنی

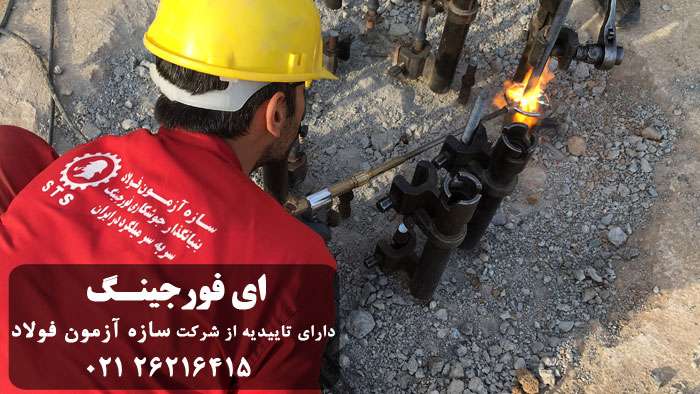

جوشکاری سر به سر میلگرد در سال ۱۹۵۲در ژاپن ایجاد شد و بیشتر از ۶۰ سال است که ژاپنی ها برای استحکام ساختمان های خود از این روش استفاده می کنند هم چنین این روش در سال ۱۳۸۸ در مرکز تحقیقات ساختمان و مسکن ایران نیز تایید شد و در سال ۱۳۸۹ به مرحله ی تولید انبوه رسید.دستگاه جوشکاری فورجینگ، دستگاهی است که دو سر میلگردها را با حرارت دادن به شکل خمیری درآورده و با فشار هیدرولیکی  بهم متصل می کند و کاربرد مهم آن اتصال دو سر میلگردها به یکدیگر است و با استفاده از پمپ هیدرولیکی بین دو میلگرد اتصال برقرار می کند وبا استفاده از پمپ هیدرولیکی ۳۵۰ تا ۷۰۰ بار فشار وارد می کند  وشامل جک هیدرولیکی،شیلنگ هیدرولیکی و کنترل فرمان برقی است که قابلیت اتصال میلگرد های ۲۰ تا ۳۶ میلی متر را دارد. دستگاه فورجینگ ژاپنی بیشتر در پروژه های بزرگ و سد سازی کاربرد دارد و استفاده از آن سبب کاهش مصرف میلگرد می شود هم چنین پمپ این دستگاه دارای مخزن روغن ۳ لیتری است و وزن انواع مختلف این دستگاه تا ۱۵ کیلوگرم هم می رسد.

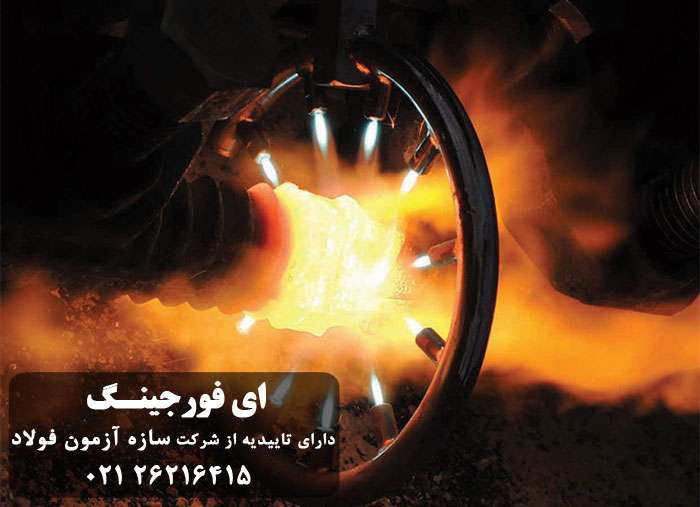

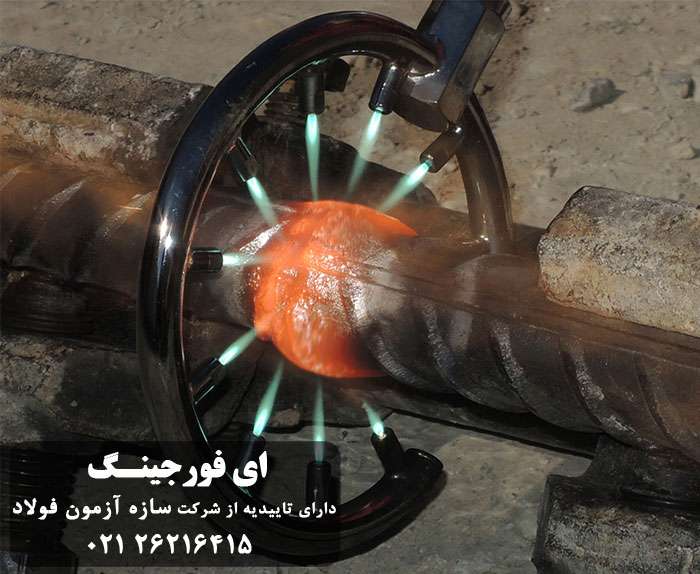

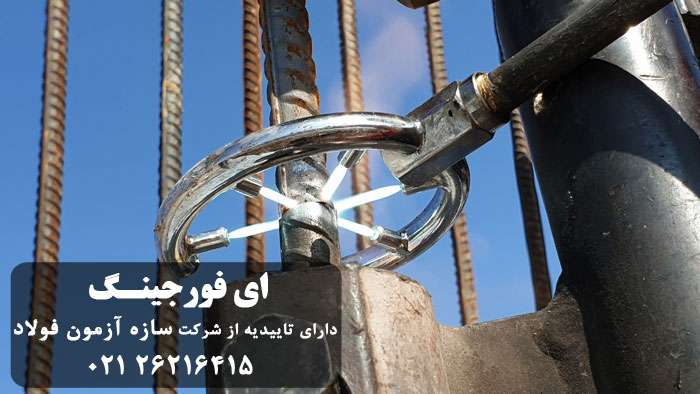

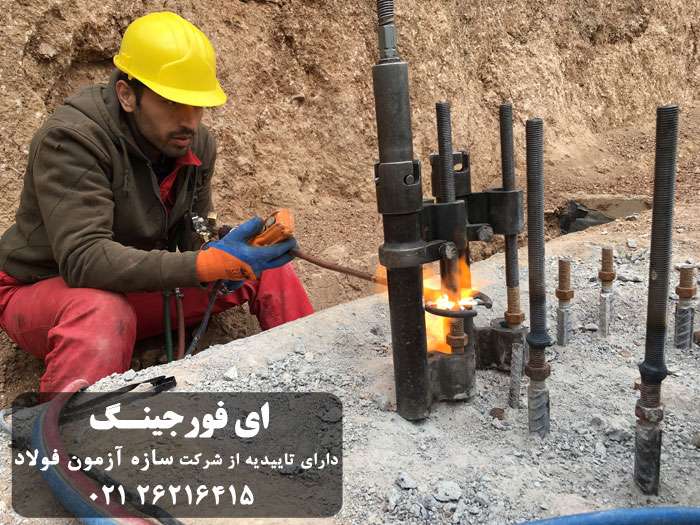

دستگاه فورجینگ ژاپنی برای انجام جوشکاری از مشعل های ۶ ،۸ و۱۰ شعله برای اتصال میلگرد ها استفاده می کند و پس از حرارت دادن به دو سر میلگرد ها آن را با فشار هیدرولیکی بهم وصل می کند و سبب یک پارچگی میلگرد ها می شود. دستگاه فورجینگ ژاپنی از روش های ذوبی کامل استفاده نمی کند و دو سر فلز در دمایی پایین تر از نقطه ی ذوب توسط فشار هیدرولیکی بهم متصل می شوند ،در واقع بدون ذوب کردن فلز عمل اتصال را انجام می دهد،از دستگاه جوشکاری فورجینگ ژاپنی در سد سازی ،ساخت بناها،راهسازی و مترو به علت سرعت بالایی که دارد استفاده می شود.

ویژگی های دستگاه فورجینگ ژاپنی

1.    حجم کم و قابلیت حمل و نقل آسان
2.    عدم نیاز به برق ۳ فاز
3.    آموزش عملی و تئوری جوشکاری
4.    دسترسی به قطعات یدکی در نمایندگی های کشور
5.    خدمات پس از فروش
6.    پوشش کامل بیمه به مدت ۳۶ ماه
7.    گارانتی قطعات دستگاه تا ۳۶ ماه
8.    دارای مجوز مرکزمهندسی ساز آزمون فولاد
9.    دارای تاییدیه نظام مهندسی
10.    صدور گواهینامه بین المللی برای اپراتور جوشکاری دستگاه
11.    کامل بودن تجهیزات دستگاه و داشتن قطعات یدکی رایگان به ارزش ۲ ملیون
12.    تحویل رایگان دستگاه در دبی
13.    ارجاع رایگان پروژه های ان استان به خریدار
14.    برگزاری سمینارهای آموزشی
از جمله ویژگی های این دستگاه ارزشمند می باشند.

نحوه ی کار دستگاه فورجینگ ژاپنی

دو مخزن گاز استیلن واکسیژن به وسیله ی فشار سنج، فشار مورد نیاز هرگاز را تامین می کنند و توسط شلنگ های جداگانه، گاز را به مشعل می رسانند که این گاز ها در مشعل ترکیب می شوند و از مشعل خارج می شوند و عملیات ذوب انجام می شود و شعله، محل اتصال را ذوب می کند و بعد از کاهش دما یک اتصال قوی صورت می گیرد . بر اساس استاندارد های بین المللی و تکنولوژی فورجینگ مانندJIS   ژاپن و AWS و استاندارد فورجینگ ملی استفاده از پمپ های دستی و غیر اوتوماتیک ممنوع است.

کاربرد های دستگاه فورجینگ ژاپنی

1.    آرماتوربندی در ابعاد وسیع
2.    آرماتور بندی دیوار برشی و پی
3.    آرماتور بندی ساختمان های بلند
4.    آرماتور بندی پل ها و سد های بتنی

خرید دستگاه فورجینگ

دستگاه جوشکاری فورجینگ به علت اتصال ساده و سرعت بالایی که دارد بسیار مورد توجه فعالان ساختمانی قرار گرفته است،دستگاه فورجینگ سبب حذف روش های قدیمی مثل اورلپ شده است و مهم ترین مزیت استفاده از دستگاه فورجینگ کاهش استفاده از میلگرد ها و صرفه جویی درآن هاست همچنین چون در مدت ۶۰ ثانیه اتصال دوسر میلگرد صورت میگیرد مانع اتلاف زمان می شود واستفاده از دستگاه جوشکاری فورجینگ سبب افزایش استقامت و استحکام ساختمان ها و سازه ها می شود و دلیل ایجاد این استحکامات به علت اتصال قوی ای است که در سر میلگردها ایجاد شده است و این نکات سبب توجه فراوان ساختمان سازان به خرید دستگاه فورجینگ و استفاده از آن شده است.

اجزای دستگاه فورجینگ

اجزای دستگاه فورجینگ به ترتیب شامل:
1.    پمپ هیدرولیکی
2.    سیلندر هیدرولیک
3.    گیره نگهدارنده
4.    مانومتر اکسیژن
5.    مانومتر استیلن
6.    شلنگ انتقال گاز
7.    مشعل

در خرید دستگاه فورجینگ این عوامل بسیار اثر گذار هستند و با توجه به کارایی هایی که  دستگاه فورجینگ  دارد بسیار مورد توجه صنایع و سازه ها قرار گرفته است، دستگاه فورجینگ به دلیل داشتن یونیت پمپ هیدرولیک،تجهیزات جک هیدرولیک،ریموت کنترل شیر برقی و شلنگ پرسی هیدرولیک دارای قیمت بالایی است که در هنگام خرید دستگاه فورجینگ باید به آن ها دقت شود ،در مطلب بعدی لیست قیمت اجزای دستگاه فورجینگ را می بینیم.

لیست قیمت دستگاهای فورجینگ

•    دسته مشعل و لوله نازل مشعل جوشکاری فورجینگ  ۷۴۰۰۰۰۰ تومان
•    حلقه آتش ۱۰ شعله جوشکاری فورجینگ ۴۹۰۰۰۰۰ تومان
•    حلقه آتش ۸ شعله جوشکاری فورجینگ ۴۵۰۰۰۰۰ تومان
•    حلقه آتش ۶ شعله جوشکاری فورجینگ ۳۷۵۰۰۰۰ تومان
•    ریموت کنترل دستگاه پمپ هیدرولیک فورجینگ ۴۰۰۰۰۰ تومان
•    شیر هیدرولیک مخصوص مخصوص پمپ هیدرولیک فورجینگ ۱۴۲۵۰۰۰۰
•    شلنگ هیدرولیک مخصوص پمپ هیدرولیک فورجینگ۶۰۰۰۰۰۰ تومان
•    دسته تفنگی مخصوص مشعل فورجینگ۳۸۰۰۰۰۰ تومان
•    سیلندر مخصوص پمپ هیدرولیک۵۲۰۰۰۰۰ تومان
•    یونیت پمپ هیدرولیک فورجینگ ۹۸۰۰۰۰۰۰ تومان

اجزای تشکیل دهنده ی دستگاه فورجینگ

•    اره
با کمک اره دو سر میلگرد که قرار است بهم اتصال داده شوند صاف و صیقلی می شود که انجام این کار از واجبات است.
•    گیره نگهدارنده میلگرد
دارای دو فک ثابت و متحرک است که دو سر میلگرد ها بر روی آن ها بسته می شود و سیلندر فشار بر فک متحرک متصل می شود که با این فشار اتصال میلگرد ها صورت میگیرد.
•    سیلندر هیدرولیک
از پیستون و فنر تشکیل شده و ۳ زائده دارد که در روی فک متحرک قرار می گیرد و این سیلندر به وسیله ی فشار بسیار زیاد روغن به یونیت وصل می شود.
•    مشعل
به وسیله ی شیر های تنظیم پخش و تنظیم گازها صورت می گیرد
•    نازل
اشتعال دو گاز استیلن و اکسیژن را ایجاد می کند و به صورت شعله بر نقطه اتصال میلگردها می وزد.
•    کپسول های گاز اکسیژن و استیلن و مانومترها
که فرآیند لازم را برای انجام فورجینگ صورت می دهد و بر روی هر کپسول مانومتر نصب می شود که دارای دو درجه است.

 نکات نگهداری از دستگاه جوشکاری فورجینگ

•    مخزن پمپ هیدرولیک دستگاه دارای روغن است و این روغن باید همیشه در سطح مناسبی باشد و جهت پر کردن مخزن باید از روغن خوب و مرغوبی استفاده شود و همچنین باید روغن مخزن به موقع تعویض شود.
•    شلنگ پمپ هیدرولیکی پرسی است و باید به آن دقت شود تا دچار آسیب نگردد‌.
•    دقت در انتخاب نوع مشعل مهم است و تعداد شعله ها باید متناسب با سایز میلگردها باشد تا به مروز زمان و با استفاده ی زیاد مشعل دچار آسیب و مشکل نشود.
